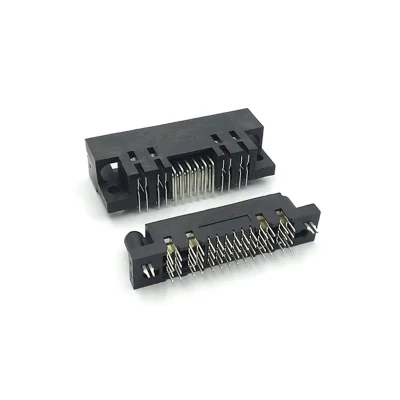

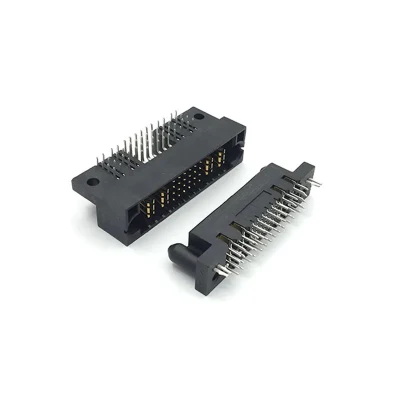

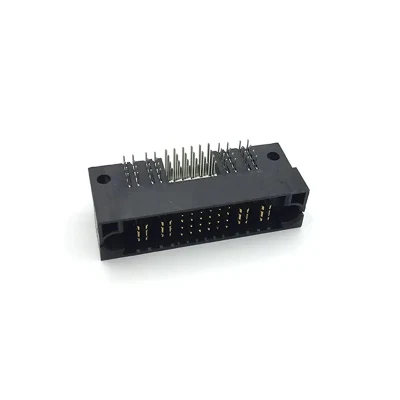

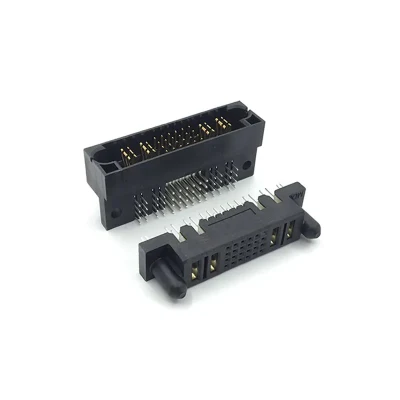

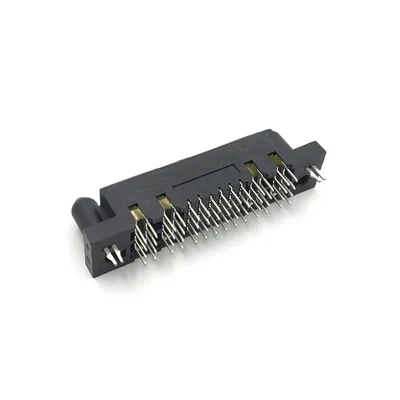

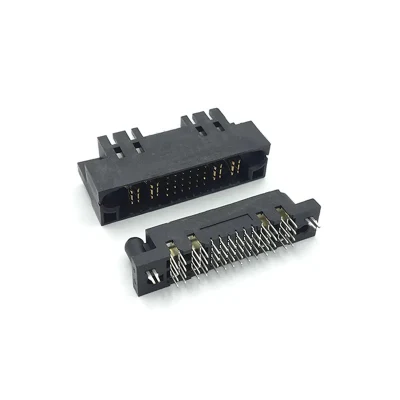

Alimentazione c.c. a 4 pin 24 segnali CA alimentazione FCI ICC amphenol Connettore a lama

Connettore a lama FCI ICC Amphenol per alimentazione c.c. a 4 pin 24 segnali CA. Prodotto di alta qualità, realizzato nella nostra fabbrica.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Profilo aziendale
Panoramica

Informazioni di Base.

Model No.
AFC-0424MF
Genere
Femmina
Accoppiato Altezza
2,50 - 9,60 millimetri
Impedenza
85-100 Ohm
Circuito
4-24
Alloggiamento
Plastica
Struttura terminale
Terminal modellata
Materiale terminale
Phosphor Bronze
spaziatura linea
6,35 mm
Power Contact
4 pin
sistema di connettori
da scheda a scheda
genere del prodotto
maschio/femmina
marchio
Afc or OEM
applicazione del prodotto
Uninterruptible Power Supply ,etc
segnale
24 pin
Power Centerline (Pitch)
6,35 mm
Signal Centerline (Pitch)
2,54 mm
Pacchetto di Trasporto
Inner Packing
Specifiche
58*23mm
Marchio
Anfick
Origine
China

Descrizione del Prodotto


4 alimentazione 24 segnale FCI produttore OEM 4pin 24segnale AC/DC Distribuzione alimentazione connettore PwrBlade FCI ICC amphenol
Nome       Materiale
Femmina 4power+24signal     PET+rame
Maschio   5power+24signal     PET+rame
Attributo
Valore
Tipo di componente
Connettori di alimentazione
Sesso
Maschio/femmina
Schema dei pin della testata (da sinistra a destra)
Alimentazione/segnale/alimentazione
Numero di contatti (segnale)
24
Numero di file (potenza)
4
Numero di file (segnale)
4
Numero di file (potenza)
1
Orientamento
Angolo retto
Stile di terminazione
Saldatura
Passo (potenza)
6,35 mm (0,250 poll.)
Tono (segnale)
2,54 mm (0,100 poll.)
Corrente nominale
40 a max. Per un contatto alimentato
Resistenza (contatto)
Il massimo per la coppia accoppiata è 2 m.
Tensione di resistenza dielettrica
2500 V CC per l'alimentazione
Tensione nominale
250 V.
Colore - alloggiamento
Nero
Gamma di temperatura di esercizio
Da -40°C a +125°C.
Materiale alloggiamento
 PPA, rinforzo in fibra di vetro, UL94V-0
Durata (cicli di accoppiamento)
250 cicli di accoppiamento
Processo di saldatura
Processo di saldatura ad alta temperatura
Area di contatto placcatura
0.76μm (29.921μin) oro
Placcatura coda (alimentazione)
1.98μm 78μin () di stagno
Placcatura coda (segnale)
1.98μm 78μin () di stagno
Funzione guida
Tasca del perno di guida
Funzione di polarizzazione
Funzione di mantenimento
Blocco scheda
Imballaggio
Vassoio

4pin 24signal AC DC Power Distribution Amphenol Icc Fci Power Blade Connector4pin 24signal AC DC Power Distribution Amphenol Icc Fci Power Blade Connector4pin 24signal AC DC Power Distribution Amphenol Icc Fci Power Blade Connector4pin 24signal AC DC Power Distribution Amphenol Icc Fci Power Blade Connector4pin 24signal AC DC Power Distribution Amphenol Icc Fci Power Blade Connector


CARATTERISTICHE E VANTAGGI
1. Opzione di contatto ad alta potenza (fino a 50 a/contatto; aumento di temperatura di 30 °C in aria fissa) per una potenza conveniente
2.consegna in alimentatori 1U e 2U o distribuzione di potenza applicazioni
Opzione di contatto a bassa potenza (fino a 40 a/contatto; aumento di temperatura di 30 °C in aria fissa) per applicazioni con tensioni multiple e requisiti di potenza inferiori
4. Il design dell'alloggiamento ad alta ventilazione ottimizza la dissipazione del calore per un raffreddamento efficace del sistema
5. Le guide a mezza proiettile offrono un ingombro ridotto del connettore
6. Ampio intervallo di temperatura d'esercizio (da -40°C a +125°C) per ambienti estremi
7. Sono disponibili opzioni ad angolo retto e complanari con contatti di potenza per la distribuzione dell'alimentazione e contatti di segnale per il controllo dell'alimentazione
8. Il numero e il posizionamento dei contatti di potenza e di segnale sono altamente configurabili per le esigenze di alimentazione del cliente
9. Le terminazioni a saldare o a pressione sono disponibili per la flessibilità di terminazione
10.Compatible con temperature di lavorazione senza piombo


MERCATI/APPLICAZIONI DI DESTINAZIONE
1. Alimentatori a innesto c.a./c.c. in apparecchiature di rete, comunicazione e dati
2. PC industriali
3. Comandi e strumentazione industriali
4. Equivalente medico
MATERIALE INFORMATIVO TECNICO
1.involucro : PBTUL94V-0 (PPA termoplastico ad alte prestazioni + 15% fibra di vetro, UL 94-0)
2. Materiale termoplastico per alte temperature (UL 94 V-0), nero
3.metallo base contatto di potenza
4. Lega di rame ad alta conduttività
5. Finitura contatto: Interfaccia separabile: 30μin. (0.76μm) placcatura a base di prestazioni su nichel contatto A: Bronzo fosforoso; placcatura in oro su nichel sull'area di contatto; placcatura in stagno sull'estremità di saldatura. Contatto B: Ottone; placcatura in oro su nichel sull'area di contatto placcatura in stagno sull'estremità di saldatura.
6. Area terminale di saldatura per connettore scheda: Stagno opaco su nichel guscio: Ottone; placcatura stagno su estremità di saldatura.

PRESTAZIONI ELETTRICHE
Corrente nominale di potenza elevata: Fino a 50 a/contatto (aumento di T di 30 °C in aria ferma)
Corrente nominale a bassa potenza: Fino a 40 a/contatto (aumento di 30 °C in aria ferma)
3. Tensione di esercizio • Contatti ad alta potenza: 912 V max (Completamente carico) • Contatti di bassa potenza/segnale: 124 V max (Completamente carico) • tensione di resistenza dielettrica • Contatti ad alta potenza: 2500 V • Contatti a bassa potenza/segnale: 1000 V.
4. Resistenza di isolamento • Contatti ad alta/bassa potenza: > 2,000MΩ inizialmente e dopo l'esposizione ambientale • contatti di segnale: > 500MΩ inizialmente e dopo l'esposizione ambientale
5. Resistenza dei contatti • Contatti ad alta potenza: ≤0.7mΩ esposizione iniziale e successiva • Contatti a bassa potenza: ≤1.5mΩ esposizione iniziale e successiva • Contatti di segnale: ≤20mΩ esposizione iniziale e successiva all'ambiente

Temperatura ambiente di esercizio: Da -45°C a +105°C lama di alimentazione connettore di alimentazione lama di connessione connettore di alimentazione presa di corrente connettore di massa connettore filo connettore di salute connettore terminale batteria
