Connettore a lama di potenza per circuito stampato da 6,35 mm con terminale a 4 pin da 48 A. Per distribuzione dell′alimentazione

Connettore a lama di potenza per circuito stampato da 6,35 mm con terminale a 4 pin da 48 A. Il nostro prodotto è realizzato in fabbrica con materiali di alta qualità. "Acquista il miglior connettore a lama di potenza per circuito stampato da 6,35 mm con terminale a 4 pin da 48 A direttamente dalla nostra fabbrica. Materiali di altissima qualità.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
AFC-04L
Genere
Femmina
Accoppiato Altezza
2,50 - 9,60 millimetri
Impedenza
85-100 Ohm
Circuito
4-24
Alloggiamento
Plastica
Struttura terminale
Terminal modellata
Materiale terminale
Phosphor Bronze
spaziatura linea
6,35 mm
Working Voltage (VAC)
250 v.
sistema di connettori
da scheda a scheda
genere del prodotto
maschio/femmina
marchio
Afc or OEM
Power Centerline (Pitch)
6,35 mm
Power Contact
4 pin
Pacchetto di Trasporto
Inner Packing
Marchio
Anfick
Origine
China

Descrizione del Prodotto

Connettore a lama di potenza Tyco da 48 a con terminale per circuito stampato a 4 pin e passo da 6,35 mm
Specifiche
Attributo
Valore
Sesso
Femmina/maschio
Schema dei pin della testata (da sinistra a destra)
Potenza
Numero di contatti (alimentazione)
4
Numero di file (potenza)
1
Orientamento
Angolo retto
Stile di terminazione
Saldatura
Passo (potenza)
6,35 mm (0,25 poll.)
Corrente nominale
48 A max. Per un contatto alimentato
Resistenza (contatto)
Il massimo per la coppia accoppiata è 2 m.
Tensione di resistenza dielettrica
2500 V CC per l'alimentazione
Tensione nominale
250 V.
Colore - alloggiamento
Nero
Gamma di temperatura di esercizio
Da -40°C a +125°C.
Materiale alloggiamento
PPA, rinforzo in fibra di vetro, UL94V-0
Durata (cicli di accoppiamento)
250 cicli di accoppiamento
Processo di saldatura
Processo di saldatura ad alta temperatura
Area di contatto placcatura
0.76μm (29.921μin) oro
Placcatura coda (alimentazione)
1.98μm 78μin () di stagno

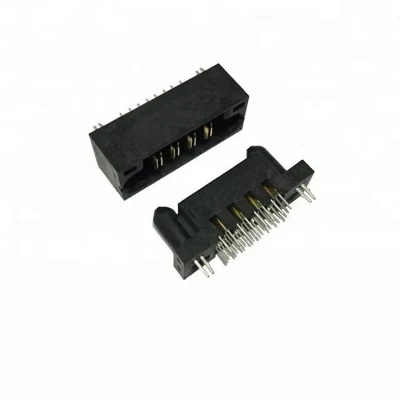

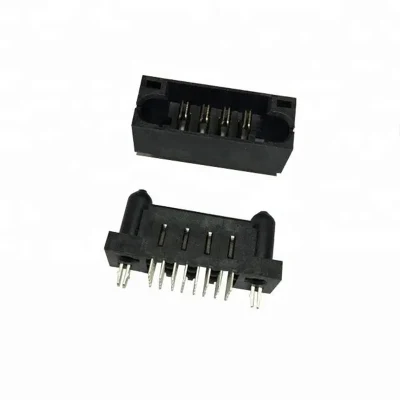

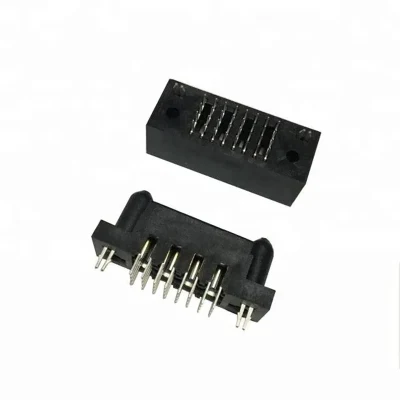

6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution



CARATTERISTICHE E VANTAGGI
1. Opzione di contatto ad alta potenza (fino a 50 a/contatto; aumento di temperatura di 30 °C in aria fissa) per una potenza conveniente
2.consegna in alimentatori 1U e 2U o distribuzione di potenza applicazioni
Opzione di contatto a bassa potenza (fino a 40 a/contatto; aumento di temperatura di 30 °C in aria fissa) per applicazioni con tensioni multiple e requisiti di potenza inferiori
4. Il design dell'alloggiamento ad alta ventilazione ottimizza la dissipazione del calore per un raffreddamento efficace del sistema
5. Le guide a mezza proiettile offrono un ingombro ridotto del connettore
6. Ampio intervallo di temperatura d'esercizio (da -40°C a +125°C) per ambienti estremi
7. Sono disponibili opzioni ad angolo retto e complanari con contatti di potenza per la distribuzione dell'alimentazione e contatti di segnale per il controllo dell'alimentazione
8. Il numero e il posizionamento dei contatti di potenza e di segnale sono altamente configurabili per le esigenze di alimentazione del cliente
9. Le terminazioni a saldare o a pressione sono disponibili per la flessibilità di terminazione
10.Compatible con temperature di lavorazione senza piombo


MERCATI/APPLICAZIONI DI DESTINAZIONE
1. Alimentatori a innesto c.a./c.c. in apparecchiature di rete, comunicazione e dati
2. PC industriali
3. Comandi e strumentazione industriali
4. Equivalente medico
MATERIALE INFORMATIVO TECNICO
1.involucro : PBTUL94V-0 (PPA termoplastico ad alte prestazioni + 15% fibra di vetro, UL 94-0)
2. Materiale termoplastico per alte temperature (UL 94 V-0), nero
3.metallo base contatto di potenza
4. Lega di rame ad alta conduttività
5. Finitura contatto: Interfaccia separabile: 30μin. (0.76μm) placcatura a base di prestazioni su nichel contatto A: Bronzo fosforoso; placcatura in oro su nichel sull'area di contatto; placcatura in stagno sull'estremità di saldatura. Contatto B: Ottone; placcatura in oro su nichel sull'area di contatto placcatura in stagno sull'estremità di saldatura.
6. Area terminale di saldatura per connettore scheda: Stagno opaco su nichel guscio: Ottone; placcatura stagno su estremità di saldatura.

PRESTAZIONI ELETTRICHE
Corrente nominale di potenza elevata: Fino a 50 a/contatto (aumento di T di 30 °C in aria ferma)
Corrente nominale a bassa potenza: Fino a 40 a/contatto (aumento di 30 °C in aria ferma)
3. Tensione di esercizio • Contatti ad alta potenza: 912 V max (Completamente carico) • Contatti di bassa potenza/segnale: 124 V max (Completamente carico) • tensione di resistenza dielettrica • Contatti ad alta potenza: 2500 V • Contatti a bassa potenza/segnale: 1000 V.
4. Resistenza di isolamento • Contatti ad alta/bassa potenza: > 2,000MΩ inizialmente e dopo l'esposizione ambientale • contatti di segnale: > 500MΩ inizialmente e dopo l'esposizione ambientale
5. Resistenza dei contatti • Contatti ad alta potenza: ≤0.7mΩ esposizione iniziale e successiva • Contatti a bassa potenza: ≤1.5mΩ esposizione iniziale e successiva • Contatti di segnale: ≤20mΩ esposizione iniziale e successiva all'ambiente

Temperatura ambiente di esercizio: Da -45°C a +105°C lama di alimentazione connettore di alimentazione lama di connessione connettore di alimentazione presa di corrente connettore di massa connettore filo connettore di salute connettore terminale batteria

Profilo aziendale:
Shenzhen Anfick Connector Technology Co.,Ltd, con più di 40 dipendenti,4 Linee CNC,5 linee di assemblaggio,siamo fornitori professionali di produzione elettronica in Shenzhen, Cina
Anfick copre un'area di oltre 4000 metri quadrati, abbiamo ottenuto le  certificazioni ISO9001 :2000,ISO14001 :2015,ROHS,CE,UL,.
Il nostro gruppo di connettori continua a soddisfare e a superare le aspettative del cliente, come qualità, consegna, servizio di vendita, ecc.
Frutto della cultura aziendale di onestà, partnership, creatività, eccellenza della qualità e servizi di qualità superiore.
La missione aziendale è "qualità prima,soddisfazione del cliente, innovazione e progresso", nella strada del futuro, connettore Anfick (connettore UPS) è impegnata per la crescita e il successo dei nostri clienti, più opportunità, più vantaggi, più affidabilità.
Il nostro centro di ricerca e sviluppo per UPS (Uninterruptible Power Supply ), che la maggior parte dei nostri ingegneri hanno fatto molti anni e la maggior parte di esperienza di lavoro, come hardware intelligente, comunicazioni, progettazione industriale.
6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution 6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution
La nostra mostra:
6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution


Imballaggio e spedizione:
6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution
6.35mm 4pin Terminal 48A Tyco Te PCB Power Blade Connector for Power Distribution

DOMANDE FREQUENTI:

1. Si noti che il prezzo sul nostro sito è solo il prezzo di riferimento e quello attuale è soggetto alla nostra conferma finale!
2. Qualsiasi problema, richiesta e suggerimento, contattateci liberamente, saremmo molto lieti di essere al vostro fianco.
D1: Sei una fabbrica o una società commerciale
R:Sì, siamo la fabbrica, abbiamo il nostro produttore di connettori e. fabbrica di montaggio


D2: Quanto dura il tempo di consegna?
R: Generalmente sono 3 giorni se le merci sono in magazzino. O sono 15-20 giorni se le merci non sono in magazzino, è in base alla quantità.

D3. Con quale frequenza la vostra azienda aggiorna il prodotto ?
R: Non smettiamo mai di sviluppare nuovi prodotti. Progetteremo un nuovo prodotto in base alla domanda del mercato.

D4. È possibile ordinare i campioni per l'analisi prima di effettuare un ordine regolare?
R: Sì, l'ordine di prova è accettabile.

D5. Quali metodi di pagamento la vostra azienda accetta?
R: Accettiamo T/T (bonifico bancario), Paypal , Western Union, Cash, L/C ecc...

D6. E il vostro post-assistenza?
R: Offriamo 12 mesi di garanzia per tutti i prodotti.

Informazioni sull'ordine
D. esiste un importo minimo per l'ordine?
R. non richiediamo il MOQ per l'ordine di prova.
Tempi di consegna:
D. quanto è il tempo di consegna?
A: 3 giorni lavorativi dopo l'accettazione del pagamento completo quando le merci in magazzino.
5-12 giorni lavorativi quando la merce non è disponibile.

Servizio clienti
D. che tipo di servizio offre la vostra azienda?
R:
Servizio OEM
Possiamo offrire ai nostri clienti un servizio OEM che include quello dei clienti laser sui prodotti
Dopo l'intervento di manutenzione
Vi promettiamo di offrirgli un servizio davvero post-assistenza, solo se il nostro prodotto non è disponibile! Il miglior servizio di assistenza sarà fornito dal nostro team di vendita professionale e dal team di assistenza.

Servizio personalizzato
Se avete qualche idea dei prodotti o volete realizzare i vostri prodotti speciali, benvenuti Dream team! Abbiamo un team di sviluppo e progettazione che garantisce ai nostri clienti prodotti tecnologici e innovativi. Vi aiuteremo a realizzare i vostri sogni.

Servizio di trasporto
Collaboriamo direttamente con DHL, potete ottenere le merci più velocemente e risparmiare i costi di spedizione.
Altri optional espressi: FedEx,UPS,EMS.
Se la quantità è grande, possiamo anche trasportare la merce a voi via mare.

Abbiamo anche altri modelli se avete interesse e potete contattarci per ulteriori modelli.
Per ulteriori domande o domande, non esitate a contattarci o inviarci un'e-mail.
