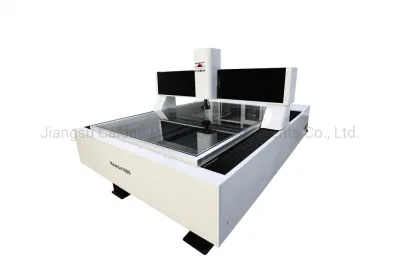

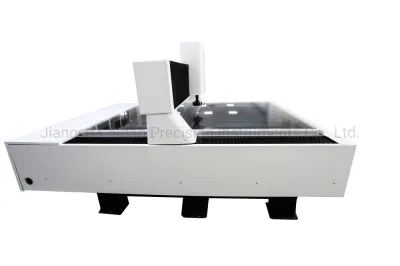

Macchina di misura video 3D Full-Auto per schede a circuito stampato Newton 1000

Scopri la Macchina di misura video 3D Full-Auto per schede a circuito stampato Newton 1000. Siamo una fabbrica specializzata in soluzioni di controllo qualità.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Applicazione
  • Parametri del prodotto
  • Imballaggio e spedizione
  • Certificazioni
  • I nostri vantaggi
  • Assistenza tecnica
  • FAQ
Panoramica

Informazioni di Base.

Model No.
Newton 1000
ccd
telecamera industriale da 1,300,000 pixel
obiettivo
obiettivo con zoom manuale (0,7x-4,5 x)
leggero
parte superiore: luce led
risoluzione
1 um
software
Ins-C
Pacchetto di Trasporto
Vacuum, Moistureproof in Wooden Case
Specifiche
1640*1880*1800mm
Marchio
Caidao
Origine
China
Codice SA
9031809090
Capacità di Produzione
1000PCS/Year

Descrizione del Prodotto

Descrizione del prodotto

La macchina automatica di misurazione a visione Newton con gamma media è azionata da un'asta a vite di smerigliatura, che ha le caratteristiche di velocità di misurazione rapida, elevata precisione di misurazione. È possibile personalizzare l'intervallo di misurazione.

  1. Opzionale: Zoom manuale o automatico
  2. la luce programmabile a led a 5 e 8 sezioni soddisfa vari requisiti di misurazione
  3. Dotato di spettro, laser e sonda tattile per misurare il 3D
  4. Il telaio in granito garantisce stabilità e affidabilità della macchina.
  5. La struttura mobile del gantry con tecnologia di servocomando garantisce un funzionamento regolare e affidabile della macchina.
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000

Applicazione

La macchina automatica di misura a vista Newton  è ampiamente utilizzata in macchinari, elettronica, stampi, stampaggio ad iniezione, metallo, gomma, apparecchi elettrici a bassa tensione, materiali magnetici, stampaggio di precisione, connettori, terminali, telefoni cellulari, elettrodomestici, schede a circuito stampato, apparecchiature mediche, orologi e orologi, utensile da taglio e così via.

3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000



Parametri del prodotto
Modello Newton 800 Newton 1000 Newton 1500
Intervallo(mm) 600*800*200 800*1000*200 1200*1500*200
Dimensione(mm) 1440*1680*1800 1640*1880*1800 2100*2480*1800
Peso 2200 kg 3100 kg 4500 kg
CCD telecamera industriale da 1,300,000 pixel
Obiettivo Zoom manuale/automatico (0,7X-4,5 x)
Leggero Parte superiore: Luce LED a 5 e 8 sezioni,
Parte inferiore: Luce puntata a LED
Risoluzione Opzionale: 0.1μm/0.5μm/1μm
Precisione liner X/Y (3+L/250)μm unità di L: Mm
Opzionale Laser, sonda a sfioramento, sensore confocale
Software C-INS
Ambiente Temperatura: (20±5)ºC, umidità: 30%-80%
Imballaggio e spedizione
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000



Certificazioni
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000



I nostri vantaggi
  1. Caidao ha un gran numero di gruppi di clienti di prima linea di alta qualità di livello mondiale e cinese.
  2. Caidao è l'unica azienda con un layout completo di "micro ottiche di precisione" in Cina.
  3. Fino ad oggi, l'azienda ha richiesto più di 40 brevetti e opere software, E ha successivamente ottenuto le qualifiche delle imprese di tecnologia privata Jiangsu, Jiangsu sci.&tec.piccole e medie imprese, Kunshan sci.&tec.R & D center, Shandong University industria-università-ricerca centro tecnologico, Shanghai sci.&tec. Workstation laureata, imprese nazionali high-tech e così via.
  4. "Il microscopio di rilevamento per riparazioni laser a schermo flessibile AMOLED di sesta generazione" ha vinto la preselezione del primo set di apparecchiature nella provincia di Jiangsu. "Microscopio da viaggio super linea 10.5G" ha vinto il premio dell'imprenditore Angel di Kunshan sci.&tec. Ufficio di presidenza. Grazie al progetto "High Resolution and high efficiency automatic macro micro detection equipment", Caidao è l'unica azienda shortlisted a Jiangsu che è stata supportata dalle apparecchiature di bordo corto del Ministero dell'industria e della tecnologia dell'informazione.
  5. I membri principali del team hanno più di 10 anni di esperienza industriale nell'industria degli strumenti ottici e dei semiconduttori PAN.
  6. Caidao ha modulo hardware R & D + modulo piattaforma software R & D + terminale applicazione capacità tecnica completa di soluzione.(1)una delle poche aziende di apparecchiature domestiche che hanno la capacità di progettare e produrre un set completo di meccanismi di precisione che includono azionamento lineare singolo o doppio, azionamento flottante ad aria, Vite e cinghia.(2)una delle poche aziende nazionali in grado di produrre alta precisione con strutture meccaniche di grande portata di oltre 130 pollici.(3)rispetto ai concorrenti, una delle poche aziende che dispongono di un proprio sistema di controllo della proprietà intellettuale e di un algoritmo di chip sviluppato autonomamente, E che può coprire la maggior parte dei prodotti principali.(4)con le capacità di applicazione ottiche complete, possiamo padroneggiare simultaneamente l'applicazione di visione artificiale della combinazione ottica di lenti di telecamera, micro ottiche con applicazioni di microscopio come l'immagine oro, infrarossi, fluorescenza, e applicazione laser di misura e riparazione.
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000
3D Full-Auto Video Measuring Machine for Circuit Boards Newton 1000



Assistenza tecnica

Il cliente può inviare il tecnico alla nostra azienda per completare l'ispezione della merce, nonché le lezioni di installazione e formazione, ma la tassa di visto, biglietti andata e ritorno, alloggio, mangiare e la franchigia saranno a fianco del cliente.
Oppure invieremo agli ingegneri per installare e testare le macchine e per avere lezioni di formazione all'estero, ma la tassa di visto, biglietti andata e ritorno, alloggio, mangiare, e la franchigia di 80 USD al giorno per persona sarà a fianco del cliente.

FAQ

D1: Quali sono i prodotti principali?
R1: Jiangsu Caidao Precision Instrument Co., Ltd. Era a livello nazionale HDA di Kunshan, e Caidao è diventato un'impresa nazionale high-tech per la misurazione di immagini ottiche di fascia alta e vari strumenti di ispezione, CMM, e AOI servizi di ricerca e sviluppo, produzione e vendita di apparecchiature di test automatici.
I prodotti includono: Macchina di misura manuale e automatica, microscopio di misura di precisione, strumenti personalizzati e AOI.
Qualsiasi domanda su questa macchina o la nostra fabbrica , si prega di contattarci, sinceramente servire per voi .

D2: Qual è la garanzia o   la garanzia   della qualità se acquistiamo   le vostre macchine?
R : vi offriamo macchine di alta qualità con garanzia di un anno . In  un anno vi forniremo parti di ricambio gratuite.

Se durante il periodo di garanzia la qualità o la specifica della merce risulta incompatibile con le esigenze contrattuali, o se i beni sono trovati difettosi (compresi i difetti potenziali o l'uso di materiali non qualificati, ecc.), l'acquirente ha il diritto di utilizzare i documenti di ispezione rilasciati dall'autorità legale. Durante il periodo di garanzia della merce, l'acquirente deve presentare un reclamo contro il venditore.

Q2: Dove è la vostra azienda ha individuato ?How posso visitare là?
A2: La nostra fabbrica si trova a Kunshan, Suzhou, nella provincia di Jiangsu, Cina.

Potete volare all' Aeroporto Internazionale di Shanghai Pudong e siamo benvenuti a visitarci.(fornire servizio di prelevamento.)

D3: Come si possono ottenere alcuni campioni?
A3: Non abbiamo campione. Vi invieremo altre immagini e video su questa macchina e saremo lieti  di visitare la nostra fabbrica per vedere la macchina in funzione in fabbrica.


D4: E la qualità dei vostri prodotti?
A4: La nostra azienda garantisce che i prodotti forniti siano nuovi, inutilizzati, con il design più recente e materiali idonei, e che siano conformi alla qualità, alle specifiche e alle prestazioni del contratto sotto tutti gli aspetti.

D5: Fornite un servizio personalizzato?
A5: Possiamo progettare le macchine secondo le vostre esigenze (il nostro marchio, OEM, ODM), allo stesso tempo vi daremo la nostra proposta professionale, come sapete, siamo in questo settore da molti anni.


D6: Ha clienti famosi?
A6: Abbiamo molti clienti famosi come SUMSUNG, HKC, BOE, PANDA, SHARP e così via.

D7: Come posso installare la mia macchina quando arriva?
R7: Il cliente può inviare il tecnico alla nostra azienda per completare l'ispezione della merce, nonché le lezioni di installazione e formazione, ma la tassa di visto, biglietti andata e ritorno, alloggio, mangiare, e la franchigia saranno a fianco del cliente.

Oppure invieremo agli ingegneri per installare e testare le macchine e per avere lezioni di formazione all'estero, ma la tassa di visto, biglietti andata e ritorno, alloggio, mangiare, e la franchigia di 80 USD al giorno per persona sarà a fianco del cliente.

D8: Quali   sono i tempi di consegna?
R8: 15-60 giorni dopo il  deposito T/T.
