Terminale circolare 7 POS per montaggio su cavo a saldare MIL-DTL-5015 CONN

Acquista connettori circolari 7 POS per montaggio su cavo a saldare MIL-DTL-5015 CONN direttamente dalla fabbrica. Alta qualità e affidabilità garantite.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Foto dettagliate
  • Come ordinare
  • Applicazione
  • Profilo aziendale
  • I nostri vantaggi
  • FAQ
Panoramica

Informazioni di Base.

Model No.
MS3106A24-10S
Materiale di contatto
Ottone
Trattamento della superficie
Nichelatura
Alloggiamento
Lega di alluminio
materiale
lega di alluminio
placcato
cromato di olive drab
tipo di connessione
connettori femmina per montaggio a pannello con connettore maschio per cavo ms5015
tipo di connettore
3100 3101 3102 3106 3108
orientamento
dritti / ad angolo retto
n. contatto
1 - 64 Pin
tipo di connessione
accoppiamento filettato
dimensione shell
10 10SL 12s 14s 16 16s 18 20 22 24 28 32 36
intervallo di temperatura
da -55ºc a 125ºc
resistenza di isolamento
5, 000 mega ohm minimo (a 25 gradi)
contatto placcato
placcato oro / argento
isolante
gomma sintetica
colore
colore oem
Pacchetto di Trasporto
1PC/Polybag
Specifiche
MS5015
Marchio
Renhotec
Origine
China
Codice SA
8538900000
Capacità di Produzione
10000 PCS Per Month

Descrizione del Prodotto


Descrizione del prodotto

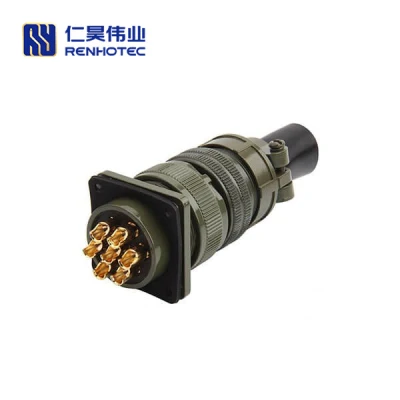

Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Benvenuto a Renhotec Group Ltd! Il nostro slogan è rendere la connessione più facile...



Foto dettagliate

Serie completa : connettore militare MIL-5015

Tutti i tipi di connettori FV del produttore OEM in Cina

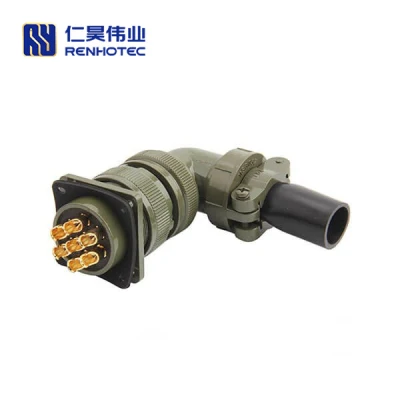

Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal

I connettori serie MIL-C-5015 sono conformi allo standard militare US MIL-C-5015 (GJB600), con guscio in lega di alluminio ad alta resistenza, isolante in gomma sintetica, accoppiamento filettato, posizionamento dell'inserto alternativo, terminale a saldare e crimpatura, design economico, semplice e pratico, ampiamente utilizzato in macchinari e apparecchiature industriali, militari, attrezzature per la difesa, nautica, industria automobilistica, Strumenti, servomotori, ecc. i nostri connettori possono sostituire prodotti simili europei e americani.

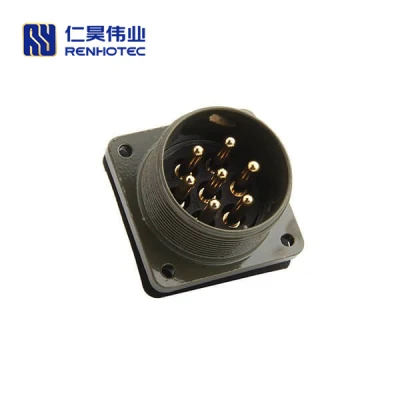

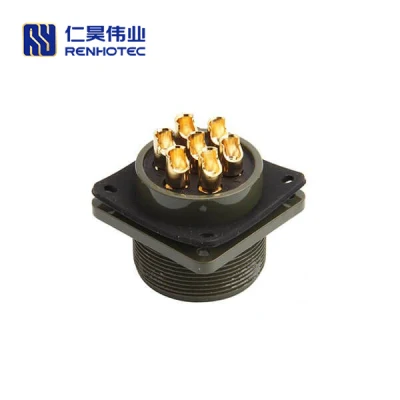

Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal

Prestazioni

Tipo di fissaggio

Filettato

Tensione nominale

250 V (temperatura elevata), 500 V (temperatura normale)

Corrente nominale

13 A per 16 AWG, 150 a per 0 AWG, 23 a per 12 AWG, 46 a per 8 AWG, 80 a per 4 AWG

Resistenza di isolamento

5,000 Mega ohm minimo (a 25°C)

Funzionamento meccanico

>500 cicli di accoppiamento

Range di temperatura

-55°C ~ + 125°C.

Grado di protezione

IP67

Come ordinare



SIG.RA

3102   A   18   10   P

W

XXX

 1

  2  3  4  5  6

 7

 8

1. Tipo di connettore

  • MS - indica lo standard militare
  • DS - Amphenol MIL- C-5015 per l'Europa

2. Tipo di connettore

  • 3100- presa per montaggio a parete
  • 3101- spina di collegamento del cavo
  • presa per montaggio su scatola da 3102
  • 3106- tappo dritto
  • Tappo ad angolo retto da 3108- 90°

3. Classe di servizio

  • A - per uso generale, campanello di chiusura solido
  • E - resistente all'ambiente, con guarnizione passacavo e calotta posteriore con serracavo
  • F - resistenza ambientale con guarnizione passacavo e serracavo guscio posteriore
    Gli stili 3106F e 3108E includono un o-ring anteriore
  • R - resistenza ambientale con guarnizione di tenuta, leggera e corta
    La lunghezza totale dello stile 310R include un o-ring anteriore

4, 5. Dimensione shell e disposizione degli inserti

6. Tipi di contatto

  • P- indica il contatto pin, (+) maschio
    S- indica il contatto femmina, (-) femmina

7. Rotazione inserto Nessun suffisso-normale

  • "W", "X", "Y" O "Z"

8. Informazioni sulla placcatura

  • Senza suffisso - zinco Olive Drab
    CD - cadmio
    C1 - cobalto (senza +6 Cr)
    621 - zinco nero
    689 - nichel senza elettrolita
    426 - Contatti in nichel e oro flash senza elettro

Applicazione



Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Profilo aziendale

Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Renhotec hardware Electronics Co., Ltd
RENHOTEC è un fornitore globale di servizi completi leader di un'ampia gamma di connettori coassiali RF standard e personalizzati, cavi assemblati e soluzioni uniche per le applicazioni all'avanguardia di oggi.
RENHOTEC è pienamente impegnata a soddisfare le esigenze dei nostri clienti, offriamo una vasta gamma di tipi di interfaccia per connettori RF e siamo in grado di produrre prodotti personalizzati per applicazioni specifiche.
Il nostro team è sempre concentrato sulla progettazione, lo sviluppo e l'orgoglio di soluzioni innovative personalizzate per soddisfare le esigenze dei nostri clienti.

- Certificazione ISO9001, ISO14001, QC080000 e TS16949.
Tutti gli articoli sono conformi alla DIRETTIVA RoHS dell'UE e SODDISFANO i requisiti ambientali.
I mercati supportati includono il settore automobilistico, medico, strumentazione, telecomunicazioni e wireless, ecc.


I nostri vantaggi
Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Design personalizzato
Il team di ingegneri professionisti vi aiuta nella progettazione di disegni e vi fornisce suggerimenti basati sui vostri requisiti speciali di prestazioni elettriche e ambientali.
Miglioramento tecnologico
Stabilire e ottimizzare il processo della linea di produzione. Miglioramento continuo per garantire la qualità e la resa mirate ottenute e mantenere
Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Conn Mil-Dtl-5015 Circular 7 POS Solder Cable Mount 7 Terminal
Centro di ispezione della qualità
Con un centro di ispezione professionale per testare le prestazioni elettriche, meccaniche e ambientali e garantire l'alta qualità.



FAQ

D :come posso ottenere un campione per controllare la vostra qualità?
A : è disponibile un campione gratuito.

D :Qual è il suo termine di consegna?
R : di solito, usiamo EXW. Inoltre, FOB, CIF e DDP sono tutti disponibili. Altri possono essere netotiatable.


D : quando posso ottenere il prezzo?
R : tutte le citaiton possono essere gestite entro 6-12 ore.


D: Si potrebbero accettare prodotti personalizzati?
R: Sì, è possibile offrire qualsiasi progetto personalizzato.


D :e il tempo di consegna per la produzione di massa?
R :onestamente, dipende dalla quantità dell'ordine e dalla stagione in cui si effettua l'ordine. Normalmente, sono circa 20-25 giorni per circa 50.000.
